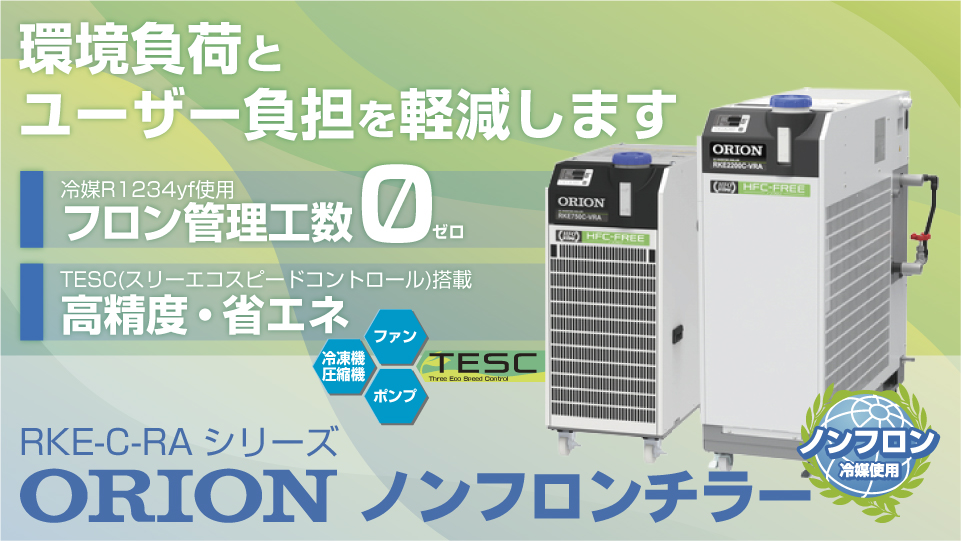

ノンフロンインバータチラー/RKE-C-RAシリーズ
製品概要
ノンフロンインバータチラーRKE-C-RAシリーズは、新冷媒HFO-1234yfを採用し環境負荷とユーザー負担を削減したチラーです。フロン排出抑制法による点検義務や廃棄時の回収義務の対象外のため、従来のフロン冷媒で負担になっていた管理や廃棄コストを大きく削減。オゾン層破壊係数(ODP)は0、地球温暖化係数(GWP)も1未満のため環境負荷も軽減されます。
※冷媒R513Aを採用したRKE-C-VRBシリーズもございます。
【用途・使用例】産業機械、医療機械、理化学機器、食品機械などの冷却、フロン管理を負担に感じている工場様、より積極的に環境問題に取り組む企業様、他
【メーカー名】オリオン機械
【カテゴリー】水槽内蔵チラー
製品特長
- ノンフロン冷媒R1234yf(HFO-1234yf)を採用
- フロン排出抑制法の対象外のためフロン管理工数がゼロ
- 従来のR32やR410Aから環境負荷を大幅に削減
- オゾン層破壊係数(ODP)：０、地球温暖化係数(GWP)：1未満
- 3つのインバータで冷凍用圧縮機・ファン・圧送ポンプを最適制御
- 省エネでランニングコストとCO2排出量を削減
- 使用液温度範囲：5～40℃、制御精度±0.1(安定時)
- キャスタの有無を選択可能
- 工場の省エネ化やCSR・SDGsを重視する企業様にも最適
※冷媒R513Aを採用したRKE-C-VRBシリーズもございます。
フロン排出抑制法対象外、フロン管理工数はゼロ(VRA)
ノンフロン冷媒HFO-1234yfはフロン排出抑制法対象外※のため、指定業者による回収や定期点検の義務がなく、管理負担・廃棄コストを削減することができます。(※2022年6月現在)
冷媒 HFO-1234yf の採用により環境負荷を大幅に低減(VRA)
ノンフロン冷媒HFO-1234yfは既存冷媒と比較して地球温暖化係数(GWP)が低く、オゾン層破壊係数(ODP)は0となっており環境に優しい冷媒です。
三つの最適 TESK(テスク)搭載
3つのモータの回転数を制御するTESK(テスク/Three Eco Speed Control)を塔載しているため、必要最低限の消費電力で運転することが可能です。負荷率の変化に伴い消費電力も変化します。
仕様(RKE-C-VRA、空冷・水冷)
| 空冷 |
|
RKE750C-VRA-G1/G2
(G1：キャスタ無、G2：キャスタ付) |
RKE1500C-VRA-G1/G2
(G1：キャスタ無、G2：キャスタ付) |
RKE2200C-VRA-G1/G2
(G1：キャスタ無、G2：キャスタ付) |
| 冷却能力※1 |
kW |
3.3 |
6.1 |
9.6 |
| 加熱能力※5 |
kW |
0.7 |
1.6 |
2.5 |
| 法定冷凍トン |
|
0.42 |
0.67 |
0.92 |
| 使用周囲温度範囲 |
℃ |
-5～45 |
| 制御精度※4 |
℃ |
±0.1(省エネモード設定時±2.0) |
| 使用液温度範囲 |
℃ |
5～40 |
| 使用流量範囲 |
L/min |
10～30 |
12～40 |
25～60 |
| 冷水使用圧力 |
MPa |
0.05～0.35 |
0.1～0.6 |
| 電源※2 |
V(Hz) |
三相200±10％(50/60)、220±10%(60) |
三相200～220±10%(50/60) |
| 消費電力※1 |
kW |
1.6 |
2.5 |
4.6 |
| 電流※1 |
A |
5.3 |
7.7 |
14.5 |
| 電源容量※3 |
kVA |
2.2 |
3.7 |
5.6 |
| 推奨漏電ブレーカ容量※6 |
A |
10 |
15 |
30 |
| 運転制御方式 |
|
圧縮機回転数制御 |
| 圧縮機構造 |
|
全密閉型ロータリー式 |
| 圧縮機出力 |
kW |
0.97(インバータ駆動) |
1.49(インバータ駆動) |
2.0(インバータ駆動) |
| 凝縮器 |
|
コルゲーテッドフィン＆チューブ式パラレルフロー型 |
フィン&チューブ型強制空冷式 |
| 冷却器構造 |
|
プレート式熱交換器 |
| 冷却器材質 |
|
SUS316(ブレージング：Cu) |
| 圧送ポンプ構造 |
|
多段渦巻横型 |
| 圧送ポンプ出力 |
kW |
0.43(インバータ駆動) |
0.74(インバータ駆動) |
1.28(インバータ駆動) |
| ファンモータ出力 |
W |
90(インバータ駆動) |
90×2ヶ(インバータ駆動) |
90×3ヶ(インバータ駆動) |
| 水槽実容量※7 |
L |
約17 |
約18 |
| 冷媒 |
|
R1234yf※8 |
| 冷媒封入量 |
kg |
0.65 |
0.74 |
1.9 |
| 高さ |
mm |
813(G1)、900(G2) |
988(G1)、1075(G2) |
993(G1)、1080(G2) |
| 奥行 |
mm |
690 |
690 |
970 |
| 幅 |
mm |
375 |
375 |
375 |
| 製品質量(水槽空) |
kg |
82(G1)、85(G2) |
92(G1)、95(G2) |
130(G1)、135(G2) |
| 運転音※9 |
dB |
65 |
68 |
66 |
| 水冷 |
|
RKE1500C-VWRA-G1/G2
(G1：キャスタ無、G2：キャスタ付) |
RKE2200C-VWRA-G1/G2
(G1：キャスタ無、G2：キャスタ付) |
| 冷却能力※1 |
kW |
6.6 |
11.1 |
| 加熱能力※5 |
kW |
1.7 |
2.5 |
| 法定冷凍トン |
|
0.74 |
0.93 |
| 使用周囲温度範囲 |
℃ |
2～45 |
| 制御精度※4 |
℃ |
±0.1(省エネモード設定時±2.0) |
| 使用液温度範囲 |
℃ |
5～40 |
| 使用流量範囲 |
L/min |
12～40 |
25～60 |
| 冷水使用圧力 |
MPa |
0.1～0.6 |
| 冷却水使用温度範囲 |
℃ |
5～45 |
| 冷却水使用最高圧力 |
MPa |
0.69 |
| 電源※2 |
V(Hz) |
三相200～220±10%(50/60) |
| 消費電力※1 |
kW |
1.9 |
3.9 |
| 電流※1 |
A |
6.1 |
12 |
| 電源容量※3 |
kVA |
3.3 |
5.2 |
| 推奨漏電ブレーカ容量※6 |
A |
15 |
30 |
| 運転制御方式 |
|
圧縮機回転数制御 |
| 圧縮機構造 |
|
全密閉型ロータリー式 |
| 圧縮機出力 |
kW |
1.49(インバータ駆動) |
2.0(インバータ駆動) |
| 凝縮器 |
|
プレート式熱交換器 |
| 冷却器構造 |
|
プレート式熱交換器 |
| 冷却器材質 |
|
SUS316(ブレージング：Cu) |
| 圧送ポンプ構造 |
|
多段渦巻横型 |
| 圧送ポンプ出力 |
kW |
0.74(インバータ駆動) |
1.28(インバータ駆動) |
| ファンモータ出力 |
W |
– |
– |
| 水槽実容量※7 |
L |
約17 |
約18 |
| 冷媒 |
|
R1234yf※8 |
| 冷媒封入量 |
kg |
0.85 |
1.26 |
| 高さ |
mm |
988(G1)、1075(G2) |
993(G1)、1080(G2) |
| 奥行 |
mm |
690 |
870 |
| 幅 |
mm |
375 |
375 |
| 製品質量(水槽空) |
kg |
95(G1)、98(G2) |
130(-G1)、135(-G2) |
| 運転音※9 |
dB |
55 |
54 |
※1 冷水温度20℃／周囲温度25℃(750・1500C-VRA)、周囲温度32℃(2200C-VRA)、冷却水温度25℃(RKE1500C-VWRA)、冷却水温度32℃(RKE2200C-VWRA)での運転時
※2 電源電圧の相間アンバランスは±3%以内。
※3 仕様範囲内における最大運転電流時
※4 現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定する場合。但し下記の場合を除く。
(1) 圧縮機が起動してから約4分以内(液温の制御は圧縮機が起動してから約４分後に開始)
(2) 冷却負荷が少なく圧縮機がON/OFF する場合や、低負荷制御との切替りのとき。
(3) 現在の負荷±10%を超えたとき。この時、±2.0℃以内となります。
※5 冷水温度5℃から25℃までの昇温時能力／保有水量20L・周囲温度25℃・冷水流量10/40L/min(RKE750C/RKE1500C)、保有水量30L・周囲温度32℃・冷水流量60L/min(RKE2200C)
※6 お客様にてご手配。漏電ブレーカは感度電流30mA(高速型)。
※7 液面計F位置。
※8 本製品には微燃性冷媒ガスを封入。冷媒ガス漏洩時の燃焼防止のため充分な換気を行い、火気を近づけない。
※9 運転音は正面1m、高さ1mの値。
注1) 本機で使用できる液体(冷水)は、清水及び30～40%の工業用エチレングリコール水溶液を推奨。ただし、上記濃度で使用する場合は、冷却能力が10%程度低下。また、純水の場合は電気伝導率1μS/cm以上。
注2) 冷水の接液部にアルミ材を使用しないでください。アルミ材の腐食により冷水回路が詰まり、故障の原因となります。
注3) 装置排熱量(kW)は冷却能力の約1.3倍。(空冷機のみ)
注4) 本機は屋内設置型です。水のかかる場所には設置しないでください。
仕様(RKE-C-VRB)※RKE-C-VRA Seriesと仕様が異なる内容のみ記載
| 型式 |
|
RKE750C-VRB-G1/G2 |
RKE1500C-VRB-G1/G2 |
| 法定冷凍トン |
|
0.45 |
0.72 |
| 冷媒 |
|
R513A |
| 冷媒封入量 |
kg |
0.6 |
0.7 |
※アクセサリー(別売品)・外形図・冷却能力線図・冷水量図はRKE-C-VRA Seriesと同じ内容です。
