排熱回収ヒートポンプ(空気熱源)/DHP24A
製品概要
排熱回収ヒートポンプ（空気熱源）は、機械室の排熱を利用して温水を製造する装置で、ヒートポンプ方式の熱回収により最高出湯温度90℃の加熱性能を実現しました。 温水供給だけでなく、排熱を回収することで機械室の温度を下げ、環境改善が期待できます。また、機械室が高温になる夏だけでなく、冬場でも周囲温度20℃から使用可能なため、年間を通してランニングコストとCO2排出量の大幅削減が可能です。
【用途・使用例】調理用給湯・殺菌工程用給湯・洗浄用給湯、機械室の暑さ対策、他
【熱源例】コンプレッサ室・ボイラー室・機械室など
【メーカー名】オリオン機械
製品特長
- 【加熱給水の例】調理用給湯・殺菌工程用給湯・洗浄用給湯など
- 【温水入口温度範囲】15～70℃ →【温水出口温度範囲】20～90℃
- 【使用周囲温度範囲】20～50℃ ※機械室への設置を想定し50℃まで対応。
- 従来の熱源機器の置き換えに最適。
- 加熱COP3.4以上。
- 排熱利用でCO2を削減するなど業界最高レベルの省エネを実現。
- ランニングコストを大幅に削減可能。
- タッチパネル式で操作は簡単。
- 大型LEDで運転状態を遠くからでも確認可能。
- 低GWP冷媒R513A採用。(GWP：地球温暖化係数)
- 屋内設置可能な能力帯(24kW)でユースポイントでの分散設置が可能。

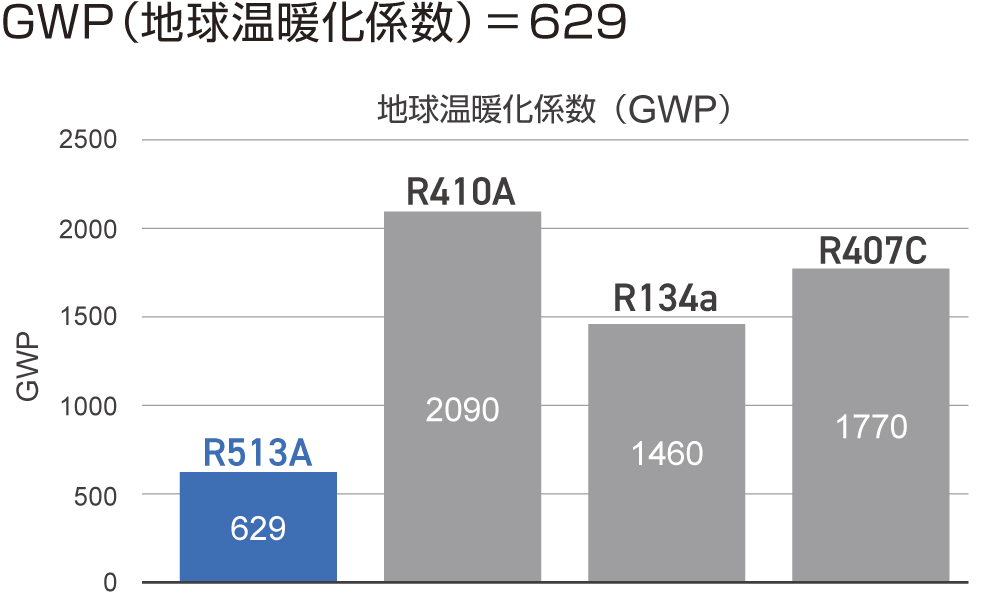

低GWP冷媒 R513A採用

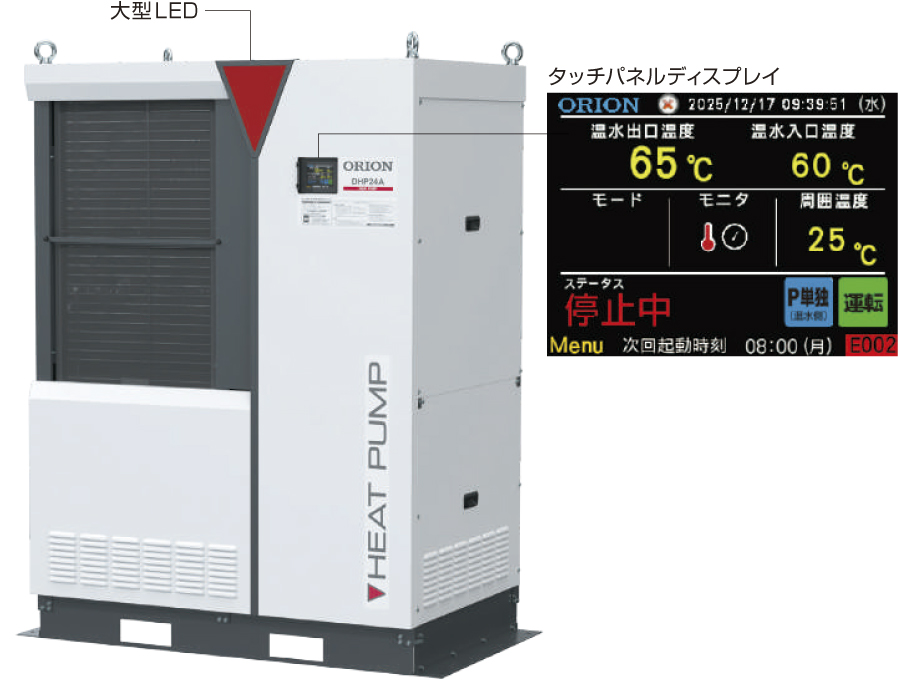

タッチパネルディスプレイ

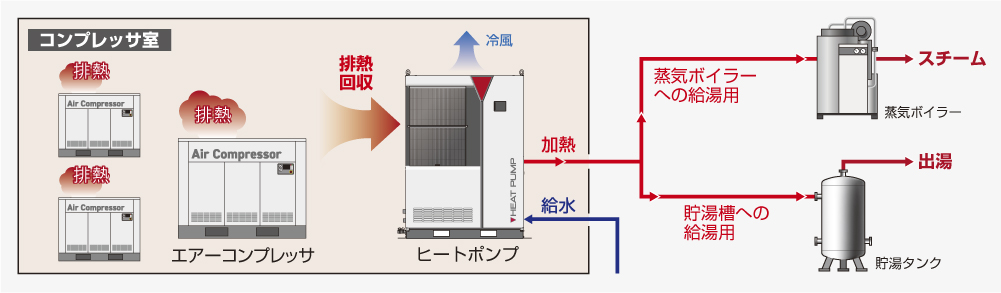

用途例

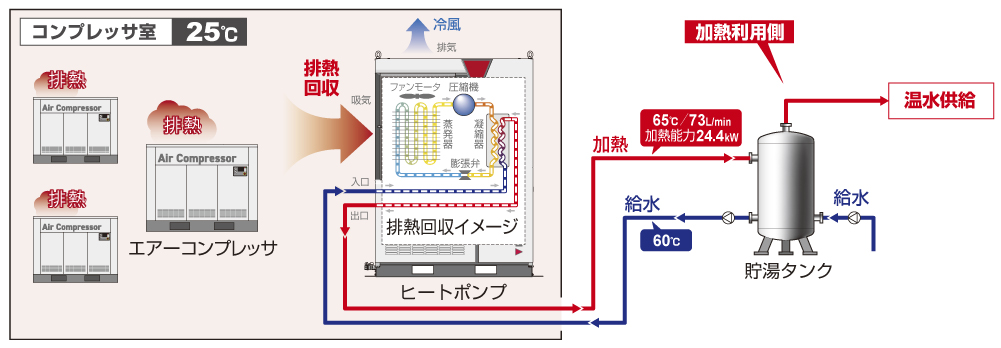

定格条件

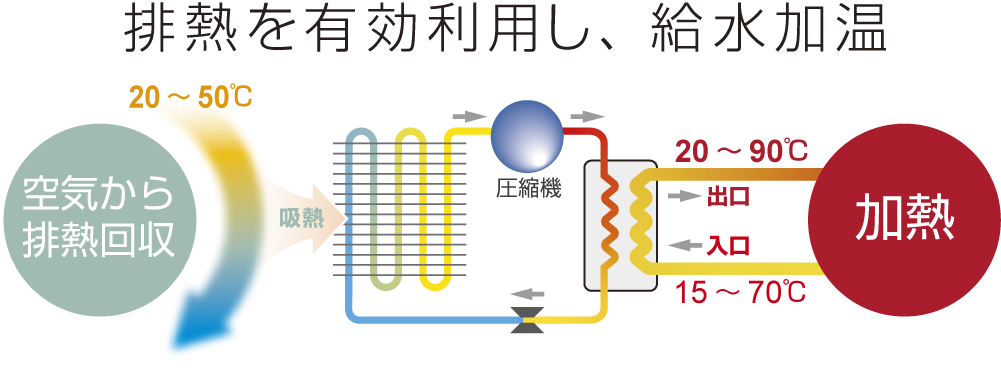

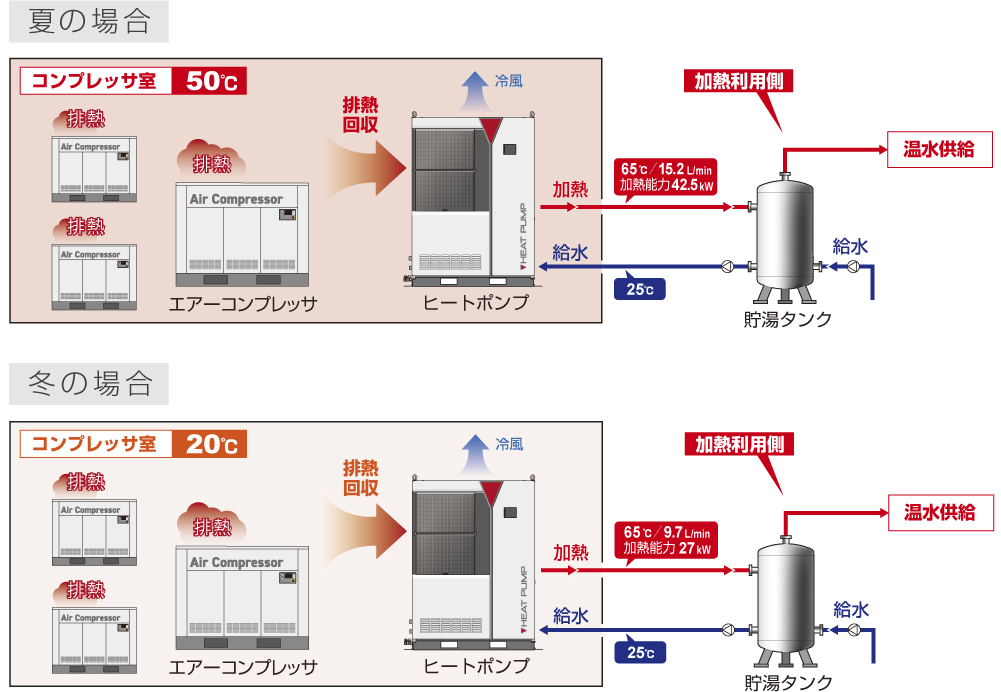

使用イメージ
仕様

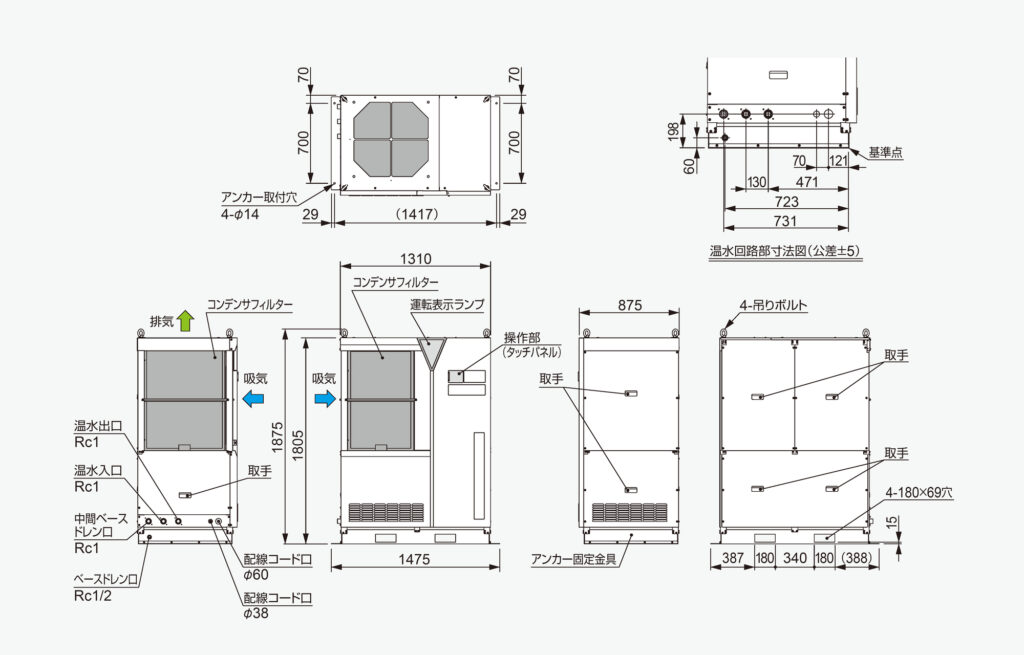

外形図(単位：mm)

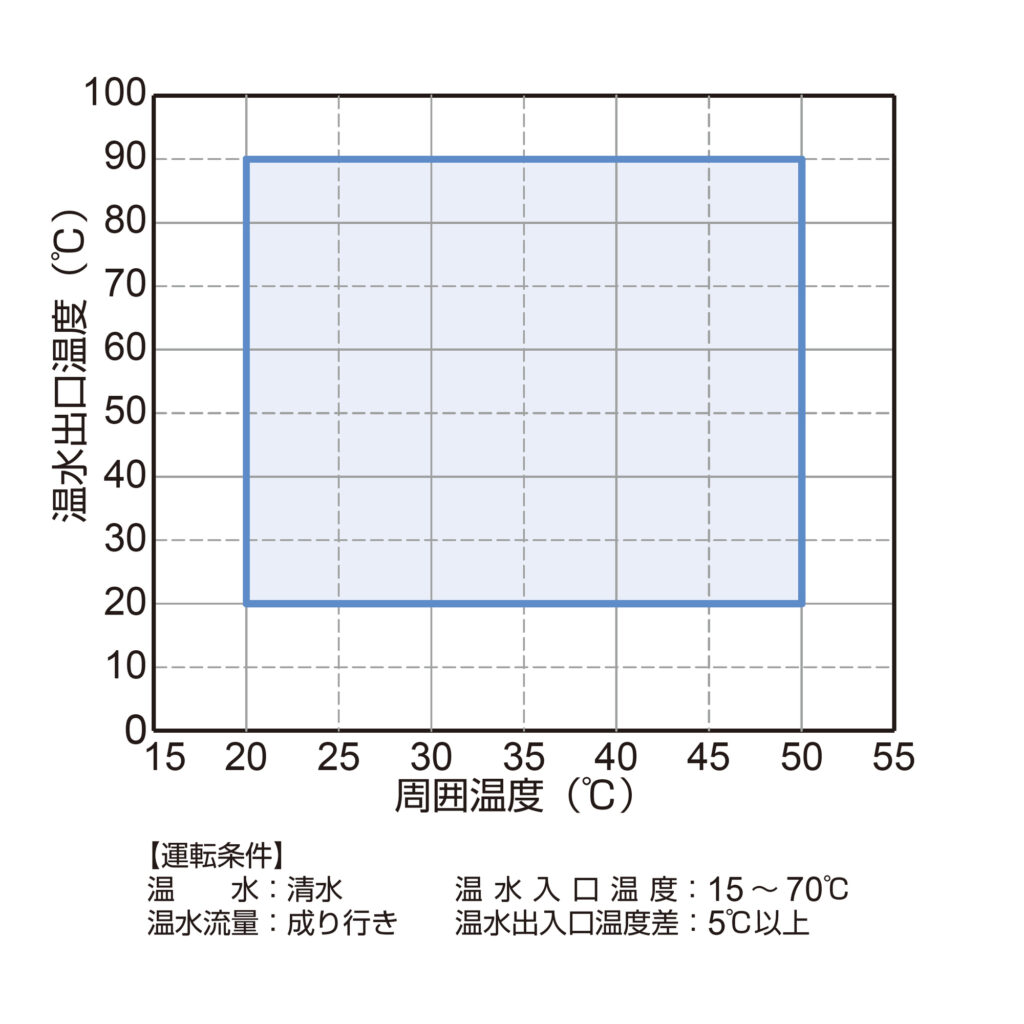

運転範囲
| 型式 | DHP24A |
| 加熱能力※1 | 24.4kW |
| 加熱COP※1 | 3.4 |
| 法定冷凍トン | 2.35 |
| 使用周囲温度範囲 | 20～50℃ |
| 温水使用流量範囲 | 5～137L/min |
| 温水入口温度範囲 | 15～70℃ |
| 温水出口温度範囲 | 20～90℃ |
| 温水使用最高圧力 | 0.5MPa |
| 温水出入口接続口径 | Rc1 |
| 電源 | 三相200V±10%(50/60Hz) |
| 消費電力※1 | 7.16kW |
| 電流※1 | 22.1A |
| 電源容量 | 10.8kVA |
| しゃ断器容量 | 75A |
| 冷媒 | R513A |
| 冷媒充填量 | 4200g |
| 騒音値 | 67dB |
| 外形寸法 | 幅1310×奥875×高1805mm |
| 製品質量 | 540kg |
注）DHP24Aは受注生産品です。
