高温入気温度式ノンフロンエアードライヤー/RAX-J-SERAシリーズ
製品概要
高温入気温度式ノンフロンエアードライヤーRAX-J-SERAシリーズは、高い入口空気温度の圧縮空気にも対応し、水分や不純物を除去することで、機器のトラブルを未然に防ぎます。ノンフロン冷媒R1234yf（HFO）を採用することで、地球温暖化係数（GWP）を大幅に低減し、フロン排出抑制法の対象外となるため、定期点検や専門業者による回収・廃棄の義務がなくなり、フロン管理の工数とコストをゼロにできる点が最大の特長です。また、従来の機種より処理空気量が向上しており、周囲温度は45℃までの環境下でも安定して運転できる高い信頼性です。さらに、透明ボウルガード付きドレントラップを採用し、視認性も向上しています。
【用途・使用例】空圧工具作動用、移送圧送用、自動車塗装用など、SDGsの取り組みの一環として、環境負荷の低い設備を積極的に導入したい企業様
【メーカー名】オリオン機械
製品特長
- R1234yf冷媒採用で環境負荷を大幅に低減
- フロン排出抑制法適用外のため簡易点検等のフロン管理工数ゼロ
- 周囲温度45℃でも運転可能
- 入口空気温度範囲5～80℃に対応
- ボウルガード採用のドラントラップにより内部の視認性が向上
冷媒R1234yf採用によりフロン管理工数ゼロ
ノンフロンガスであるR1234yfはフロン排出抑制法の対象外のため専門業者による回収や定期点検の義務がなく、フロンによる管理・廃棄コストを削減することができます。

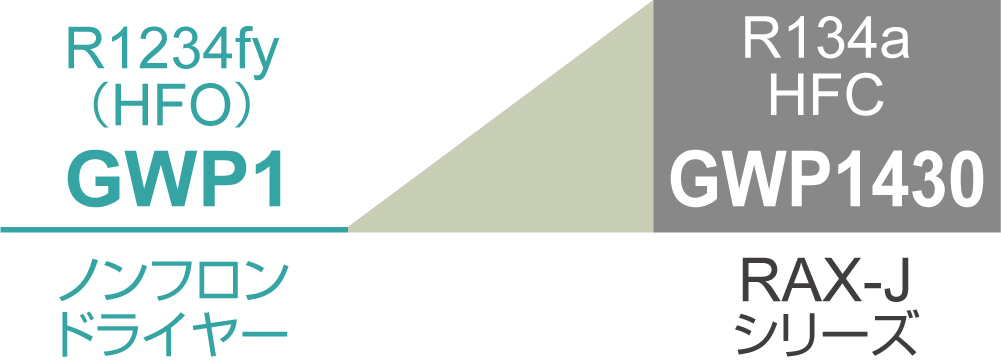

冷媒R1234yf採用により環境負荷を大幅に低減
ノンフロン冷媒R1234yfは既存冷媒と比較して地球温暖化係数(GWP)が低く、オゾン層破壊係数(ODP)はゼロと環境に優しい冷媒です。
夏季の過酷な環境下でも停止するリスクが軽減
周囲温度45℃でも運転可能。
※適正な機種選定が必要です。
処理空気量UP
RAX-Jシリーズに比べて平均8％アップ
視認性UP
透明ボウルガードのドレントラップを採用。
ボウル内の視認性が向上。
仕様
| 型式 | 高温入気温度式 | |||||
| RAX-3J-SERA-A1 | RAX-3J-SERA-A2 | RAX-4J-SERA-A1 | RAX-4J-SERA-A2 | RAX-6J-SERA-A1 | RAX-6J-SERA-A2 | |
| 処理空気量（50/60Hz） | 0.34㎥/0.37min ※1 | 0.55㎥ / 0.61min※1 | 0.77㎥ / 0.87min※1 | |||
| 入口空気温度範囲 | 5～80℃ | |||||
| 出口空気露点 | 圧力下 10℃ | |||||
| 使用流体 | 圧縮空気 | |||||
| 使用周囲温度範囲 | 2 ～ 45℃※2 | |||||
| 使用圧力範囲（ゲージ圧力） | 0.2 ～ 1.0MPa | |||||
| 外形寸法 (高さ×奥行×幅) | 510×520×180mm | 510×595×240mm | 600×650×240mm | |||
| 質量 | 21kg | 26kg | 31kg | |||
| オートドレントラップ 型式 | FD2-CL-NC-G3 | FD2-CL-G3 | ||||
| オートドレントラップ 排出口口径 | Rc1/4※3、4 | |||||
| 空気出入口接続口径 | 1/2B,15A（オスネジ） | 3/4B,20A（オスネジ） | ||||
| 電源 （50/60Hz） | 単相 100 / 100,110V | 単相 200,220 / 200,220V | 単相 100 / 100,110V | 単相 200,220 / 200,220V | 単相 100 / 100,110V | 単相 200,220 / 200,220V |
| 消費電力 （50/60Hz） | 0.23 / 0.26,0.28 kW | 0.23,0.26 / 0.26,0.28 kW | 0.31 / 0.34,0.37 kW | 0.29,0.34 / 0.32,0.34 kW | 0.34 / 0.37,0.40 kW | 0.32,0.36 / 0.35,0.38 kW |
| 電流 （50/60Hz） | 2.9 / 2.6,2.6 A | 1.3,1.5 / 1.3,1.3 A | 3.8 / 3.4,3.5 A | 1.7,2.0 / 1.6,1.6 A | 4.0 / 3.7,3.7 A | 1.8,2.0 / 1.8,1.7 A |
| 電源容量※5 | 0.4kVA | 0.5kVA | 0.6kVA | |||
| しゃ断器容量 | 10A | 5A | 10A | 5A | 10A | 5A |
| 冷媒 | R1234yf | |||||
| 冷媒充填量 | 0.14kg | 0.24kg | 0.28kg | |||
| 冷凍用圧縮機出力 | 0.25kW | 0.3kW | 0.4kW | |||
| 法定冷凍トン （50/60Hz） | 0.06 / 0.08 | 0.09 / 0.11 | ||||
| 運転音※6 （50/60Hz） | 51 / 51dB（A） | 50 / 51dB（A） | 49 / 51dB（A） | 57 / 58dB（A） | 56 / 58dB（A） | |
※2：電源電圧±5％の場合。電源電圧±10％では、2～40℃となります。
※3：内径 Φ5.7 ～ Φ6.0（外径 Φ8）のナイロン系エアーチューブをご使用ください。
※4：付属のネジアダプタ使用時。
※5：仕様範囲内における最大電流時。
※6：製品正面1.0m、高さ1.0m の測定値。
※性能保証値については別途お問い合わせください。
※処理空気量は、空気圧縮機の吸い込み状態に換算した値です。（大気圧、32℃、75%）
※上記以外の仕様も製作いたしますので、別途ご用命ください。
※性能・仕様等の情報は必ず製品詳細をご確認ください。
