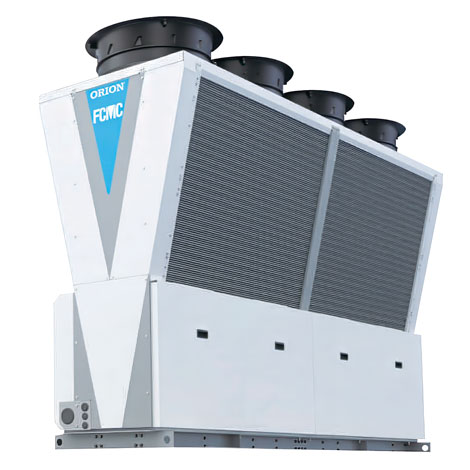

フリークーリングモジュールチラー/FCMC(空冷式)

製品概要

製品特長

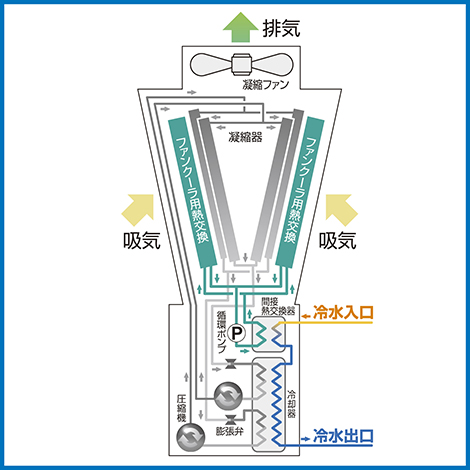

• ファンクーラによる自然冷却(フリークーリング)とDCインバータチラーを一体化
• 戻り水温と外気温との差を利用した自然冷却で大幅な省エネを実現

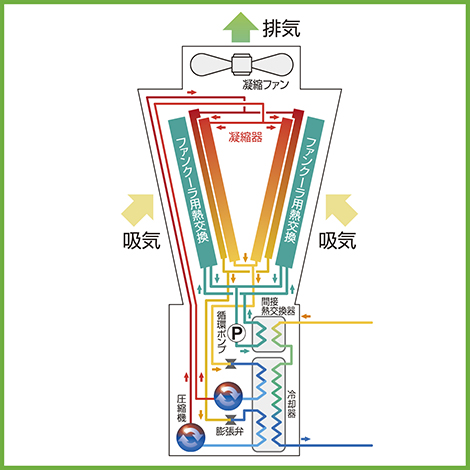

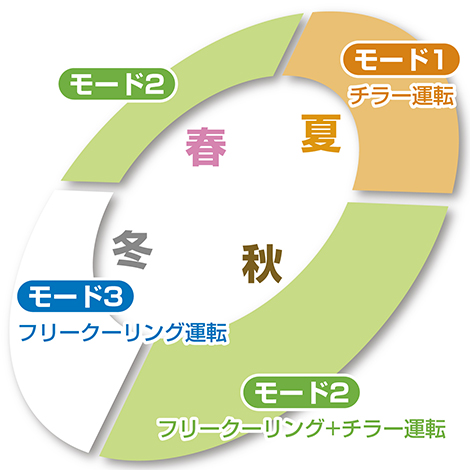

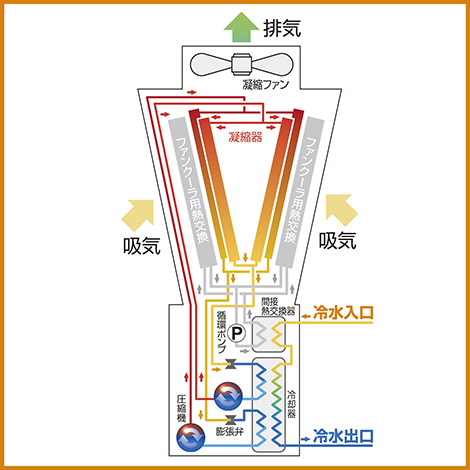

• 外気温に応じて自然冷却とDCインバータチラーを組み合わせて最適な運転を自動で選択
• 外気温が低い冬季は冷却の多くを自然冷却で対応できるため消費電力を大幅に削減
• 8連結×4セット・最大32台までのモジュール制御が可能(要別売コントローラ)
• 各モジュールの運転時間を平準化することでシステム全体を長寿命化(要別売コントローラ)
• チラーは2冷凍サイクル式、完全停止のリスクを低減
• フリークーリング時の省エネ性を追求した中温度帯専用、設定温度範囲：15～35℃
• V字シェイプのためメンテナンススペースを確保した近接設置が可能
• 冷却能力55.5kWと150kWの2機種をラインナップ
• 各機種でポンプレス・ポンプ付仕様の2タイプ

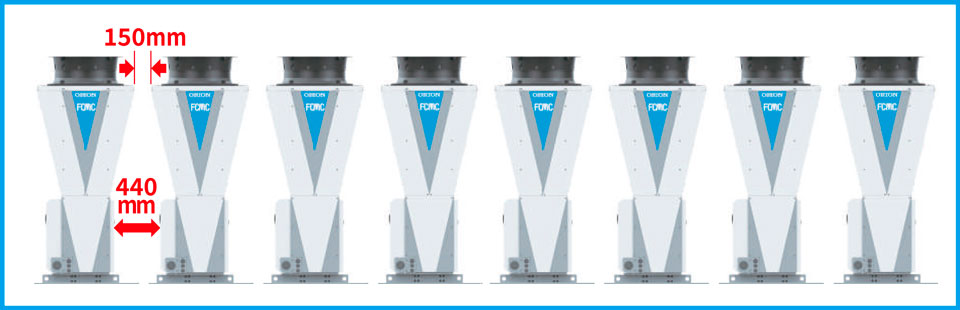

近接設置を可能にするVシェイプ

独自形状「Vシェイプ」の採用により、近接設置の場合でも、熱交換器性能の最適化、メンテナンススペースの確保、複数台設置時のスペース節約が可能です。

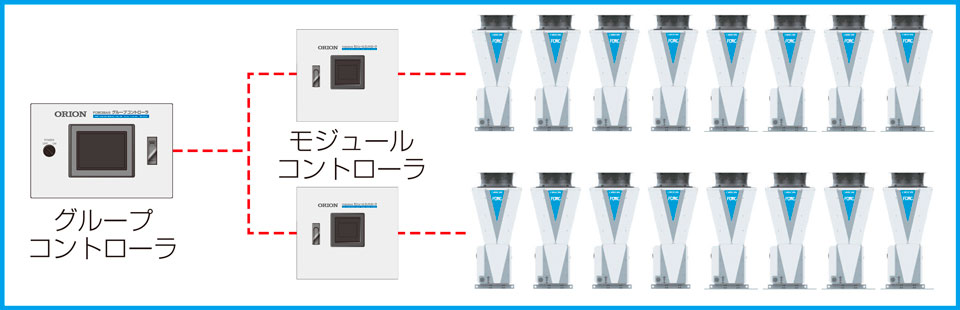

最大32台の集中コントロールが可能

オプションのコントローラを使用することで、8台連結×4セット=最大32台の集中管理が可能です。運転/停止の操作だけでなく、設定温度などの各種設定の変更が遠隔で行えます。

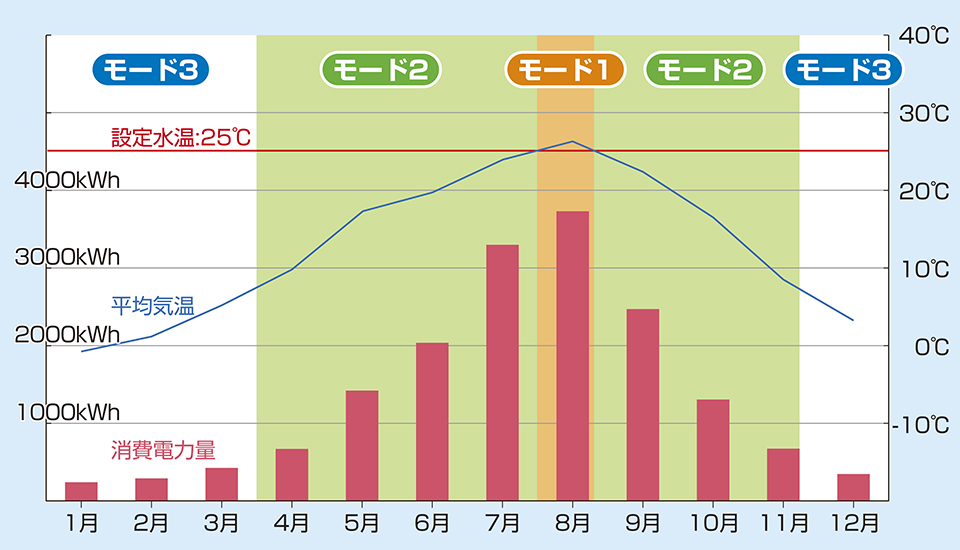

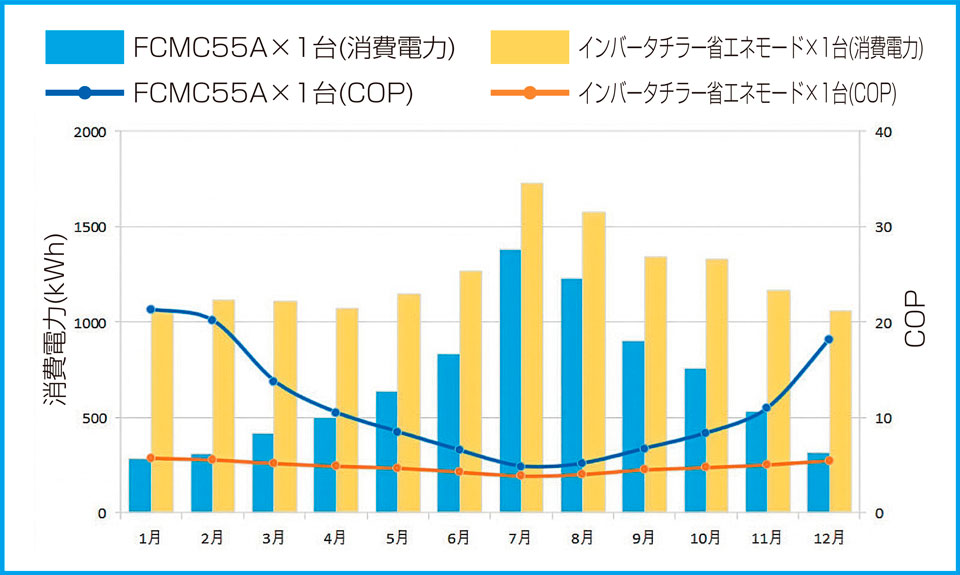

年間消費電力イメージ

• 熱負荷:30kW(稼働中の負荷変動無し)　
• 設定水温:25℃一定　
• 稼働時間:24時間/365日
• 気温データ:気象庁HPより2019年平均気温データ(メーカー所在地長野県)

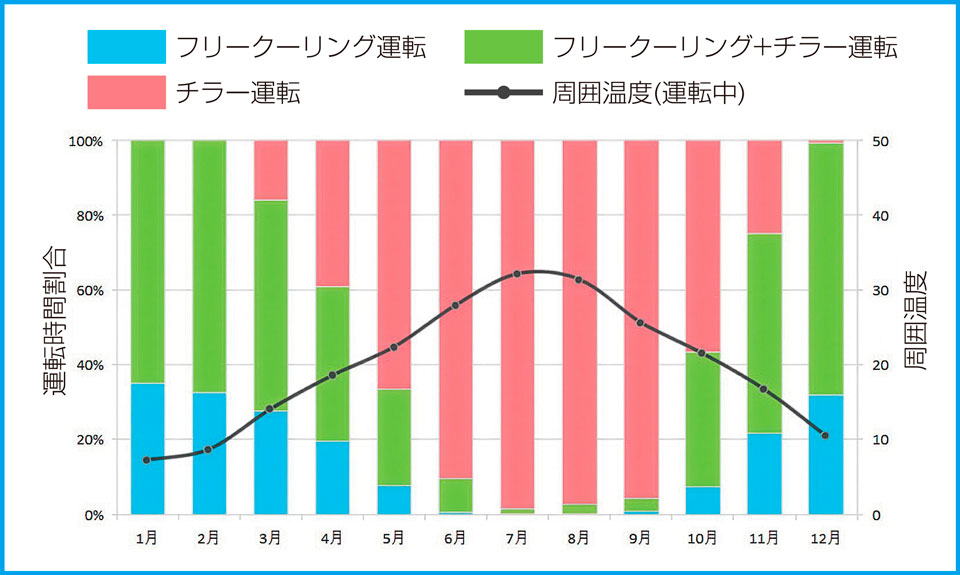

稼働事例(FCMC55A)

設置場所：茨城県 某食品工場
稼働時間：10時間/日　稼働日数：20日/月
設定水温：20℃　平均負荷：30kW　平均負荷率：54%

仕様

型式	FCMC55A(ポンプレス)	FCMC55A-P(ポンプ内蔵)
冷却能力※1	55.5kW
電源※2	三相200～220V±10%(50/60Hz)
外形寸法(高さ×奥行×幅)	2375×1025×1630mm
製品質量(水槽空)	650kg	700kg
運転音	65dB
設定温度範囲	15～35℃
制御精度※3	±0.5℃(モード切替時±2.0℃)
使用周囲温度範囲※4	-20～45℃
使用液	清水
使用圧力範囲	0.05～0.90MPa
使用流量範囲※5	60～200L/min
最小保有水量※6	150L
出入口接続口径	Rc1.1/2
凝縮器(冷媒用)	フィンアンドチューブ型強制空冷式
冷却器(フリークーリング用)	フィンアンドチューブ型強制空冷式
冷却器	構造：プレート式熱交換器
冷媒	R32

型式	FCMC150A(ポンプレス)	FCMC150A(ポンプ内蔵)
冷却能力※1	150.0kW
電源※2	三相200～220V±10%(50/60Hz)
外形寸法(高さ×奥行×幅)	2375×1000×3400mm
製品質量(水槽空)	1320kg	1370kg
運転音	73dB
設定温度範囲	15～35℃
制御精度※3	±0.5℃(モード切替時±2.0℃)
使用周囲温度範囲※4	-20～45℃
使用液	清水
使用圧力範囲	0.05～0.90MPa
使用流量範囲※5	150～560L/min	150～480L/min
最小保有水量※6	500L
出入口接続口径	65A フランジ JIS10K
凝縮器(冷媒用)	フィンアンドチューブ型強制空冷式(アルミ扁平管)
冷却器(フリークーリング用)	フィンアンドチューブ型強制空冷式
冷却器	構造：プレート式熱交換器
冷媒	R32

※1：冷水温度20℃、周囲温度32℃、冷水流量114L/minでの運転時。冷却能力は表示能力の-5%以上。(FCMC55A-Pの圧送ポンプ運転周波数40Hz)
※2：電源電圧の相間アンバランスは±3%以内としてください。
※3：現在の負荷±10%以内の状態が継続し、かつ周囲温度・電源等が安定し冷水流量が60L/min以上の場合。(例外条件等はカタログpdf参照)
※4：凍結なきこと。
※5：最大負荷時の出入口温度差が10℃以下となる流量にしてください。
※6：冷水流量114L/min、圧縮機ON-OFF時の制御ディファレンシャル4.0℃の場合。

※性能・仕様等の情報は必ず製品詳細をご確認ください。
